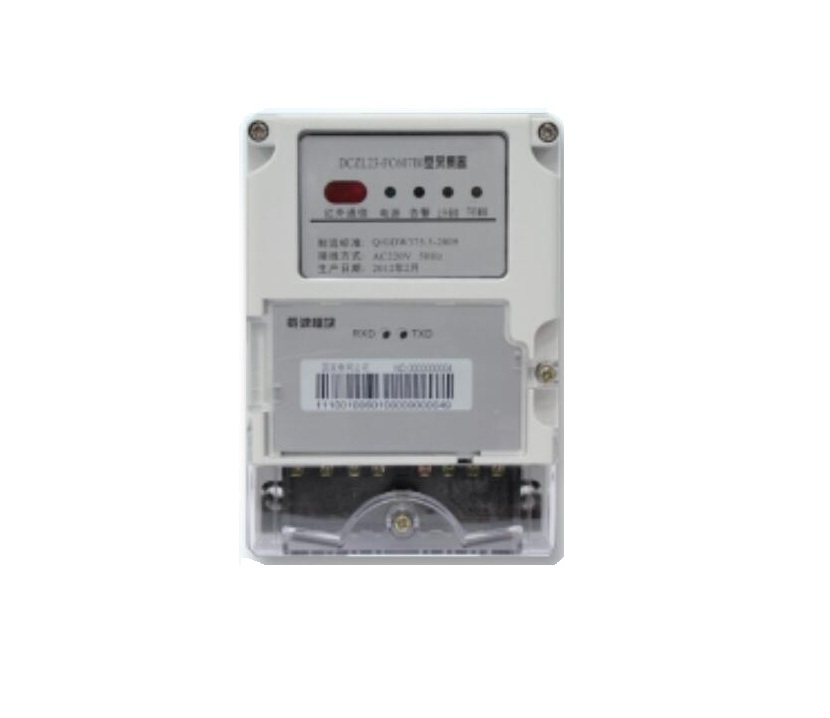

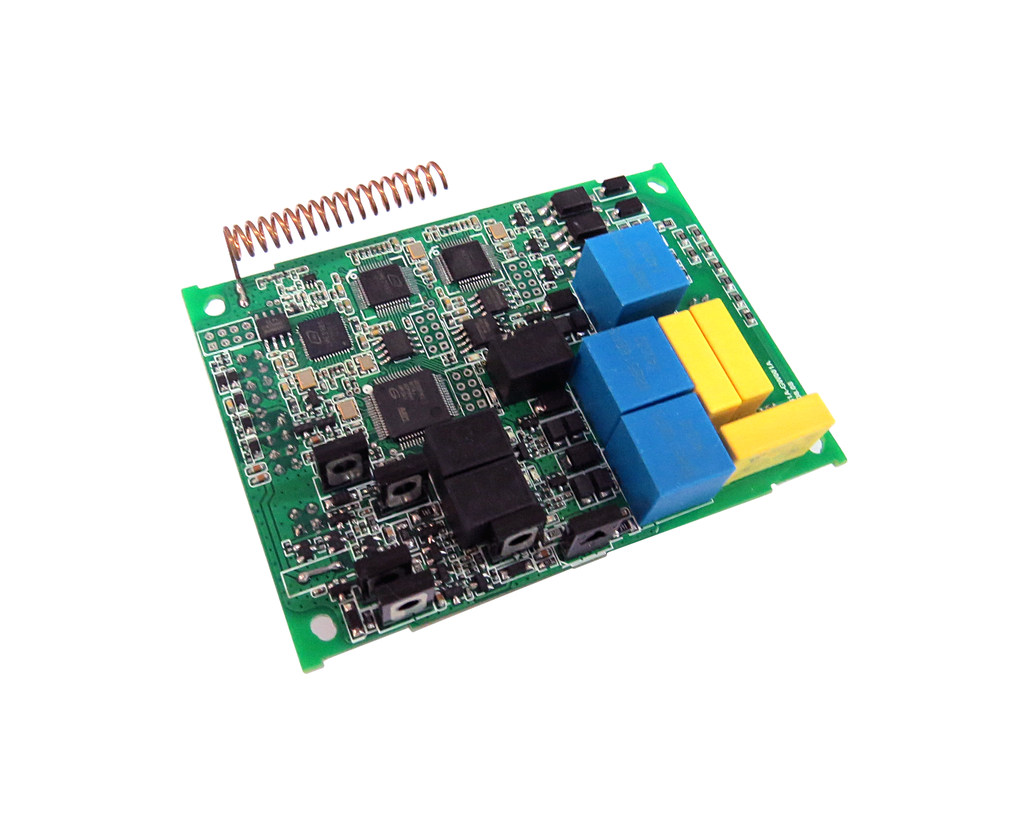

基于性能優異的單片雙模芯片BW1601，集成度高、體積小、成本低。模塊方案包括集中器路由模塊，單相模塊，三相模塊，以及采集器模塊。模塊集成了先進的電力線載波/微功率無線雙模通信混合路由技術，網絡(luò )速度高，實現全天候可靠通信。適合國網/南網用電信息采集、工業控制、物聯網等應用。
博維亞訊提供的OFDM電力線載波模塊方案，包括符合國家電網公司及南方電網公司抄表系統標準的集中器路由模塊、單相及三相電表PLC模塊、I型和II型采集器PLC模塊；智能家居網關模塊、智能設備PLC模塊；以及通用PLC轉RS485模塊、PLC轉RS232模塊、PLC轉以太網模塊等。所有模塊內嵌完整的自組網及自動路由功能。
OFDM電力線載波模塊可廣泛應用于任何通過電力線進行數據傳輸的場合，典型應用包括：
? 智能電表，自動抄表系統
? 智能家居控制、智能家電
? 智慧城市，路燈智能管理和控制
? 充電樁，電動汽車充電控制和管理
設計標準：
國家電網公司《電力用戶用電信息采集系統規范》相關要求及各網省公司載波采集器以及載波通信相關技術規范，DT/L645，DT/698相關技術規范。
雙模芯片：BW1601。
微功率無線：
調制方式：GFSK；空中速率：9600bps。
工作帶寬：470MHz～510MHz。
發送功率：低于17dBm。
接收靈敏度：最高可達-114dBm。
電力線載波：
載波中心頻率：352KHz；
工作帶寬：48KHz；調制方式：OFDM。
傳輸模式：工頻過零時隙同步傳輸模式。
通信模式：支持正常模式、增強模式和ROBUST模式。
發送電平：低于120dBμV；接收靈敏度：最高達10dBμV。
信號耦合方式：?jiǎn)蜗嗷蛉嗷ジ惺今詈稀?/span>
電力線信道：～220V ±30% 50Hz。
網絡(luò )路由：
電力線載波+微功率無線混合源路由/源路由+動態盲路由混合路由。
模塊接口：
單相模塊：串行接口，支持《DL/T645-1997多功能電能表通信協議》和《DL/T645-2007多功能電能表通信協議》。
集中器路由模塊：串行接口，遵循國家電網公司Q/GDW 1376.2-2013《電力用戶用電信息采集系統通信協議：集中器本地通信模塊接口協議》。
