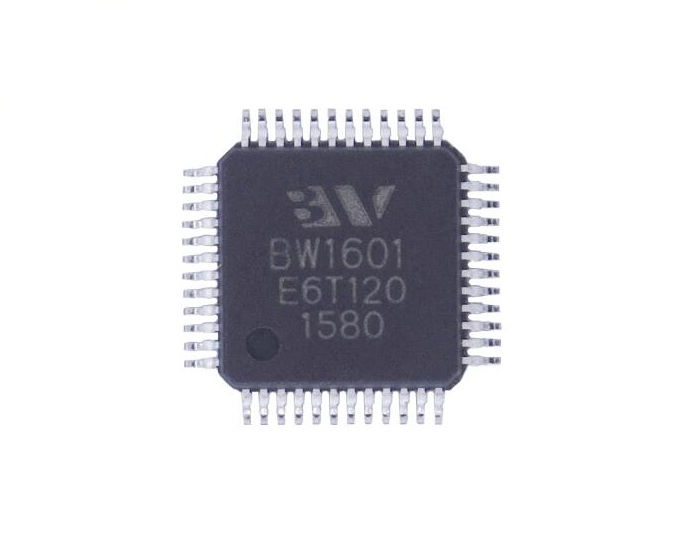

尺寸7×7mm
48PIN LQFP
窄帶高速PLC:
· 載波頻率和帶寬:用戶可在低壓電力線載波通信專用頻段(<500KHz)范圍內定義任意起始和終止頻率。
· 調制方式:窄帶高速OFDM。
· 傳輸方式:工頻過零傳輸模式或連續模式。
· 通信速率:與實際設定的工作帶寬和電網環境有關。典型速率可達5-20kbps。
· 支持正常模式、增強模式和魯棒模式,支持50Hz及60Hz電網。
· 內置模擬前端,使用方便簡單。
微功率無線:
· 符合國家電網公司微功率無線用電信息采集系統規范-2013(見《電力用戶用電信息采集系統通信協議:基于微功率無線通信的數據傳輸協議》)。
· 頻率范圍:425-525MHz。
· 調制方式:GFSK/FSK。
· 接收靈敏度可達:-114dBm@9.6kbps(BER<0.1%)。
· 內置功放,功放輸出:-20~+20dBm。
· 步長:0.1dB。
· 信道頻率分辨率:14.3Hz。
· RSSI分辨率0.5dB。
內置高速MCU:
· 增強型8位MCU,8051兼容,24MHz時鐘,大部分指令在單指令周期內完成。
· 64KB程序空間,8KB數據RAM??蛇\行用戶定義的網絡(luò )協議及應用程序,支持遠程在線程序升級。
· 雙UART接口/SPI接口/在線調試JTAG接口。
· 硬件看門狗(由內置專用振蕩器提供時鐘)。
其他特點:
· 內置AES加密/解密器,OTP存儲器,可存儲芯片識別,用戶密鑰等信息。
· 3.3VDC單電源供電,低功耗設計。
