一、智能變電站工業以太網通訊解決方案

1.1 項目介紹

數字/智能變電站是由智能化一次設備和網絡(luò )化二次設備在IEC61850通訊協議基礎上構建的，IEC61850標準將變電站通信體系分為3層：過程層、間隔層和站控層，各層內部及各層之間采用高速網絡(luò )通信。整個系統的通訊網絡(luò )可以分為：站控層和間隔層之間的站控層通訊網、以及間隔層和過程層之間的過程層通訊網。實現變電站智能電氣設備間信息共享和互操作的現代化變電站。

可靠的和智能的通信網絡(luò )是變電站在為大面積地區傳輸和配送電力時成功的關鍵因素。

由于變電站的特殊環境和自動化系統的要求，變電站自動化系統內的通訊網絡(luò )必須具備快速的實時相應能力，極高的可靠性，優良的電磁兼容性以及很高的安全性。

本方案為解決智能變電站自動化系統監控站點多、信息量大，可能造成的信息瓶頸效應，在網絡(luò )的接入層選用高性能的工業以太網交換機。

1.2 技術方案

由于電力生產的延續性和重要性，站內通訊網絡(luò )的可靠性是第一位的，避免因為某個裝置或交換機故障而導致站內通訊中斷，因此智能變電站的站控層和過程層的設備，推薦采用符合IEC61850標準的工業以太網交換機進行組網。以本智能變電站為例，過層次網絡(luò )實現三網合一，即“GOOSE”網絡(luò )、SMV網絡(luò )、時鐘同步共網。

過層次部署支持IEC 61850的WITNET IAS3028工業以太網交換機，提供同步精度，并為合并單元，智能接口和PCL抄表系統單元提供雙網、雙冗余網絡(luò )連接模式，過程層主干網絡(luò )全部采用光纖接入方式，同樣為冗余網絡(luò )連接，當網絡(luò )鏈路故障時快速自愈，提高網絡(luò )的可靠性。

站控層與間隔層之間安裝支持SNMP協議的WITNET IAS3028工業以太網交換機，提供納秒級同步精確，采用雙網冗余連接模式，保證網絡(luò )暢通，實現實時監控。

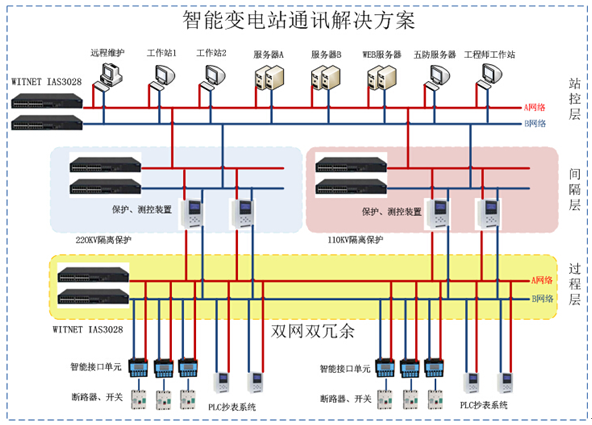

1.3 網絡(luò )拓撲結構圖

1.4 方案優勢

A、采用雙星型工業級冗余網絡(luò )，即保障了數據傳輸的實時性，又保障了數據傳輸的可靠性。

B、采用工業級芯片、工業級電源模塊、低功耗設計的工業以太網交換機保障了系統的高可靠性。

C、工業以太網交換機通過工業四級電磁兼容檢測，具備良好的抗電磁干擾能力。

D、工業以太網交換機與合并單元、智能接口單元之間全部采用光纖互聯，無電磁干擾，數據通信可靠。

二、設備參數及功能特點

2.1 產品特點

1、良好的設備特性&安裝方式靈活，寬溫、防塵、防潮設計；

工作溫度：-40～85 ℃，存儲溫度：-45～85 ℃，工作濕度：0 ～ 95 % (無凝露)；金屬外殼無風扇散熱技術，IP40以上等級防護；可定制機架、導軌、壁掛安裝；

2、在嚴酷電磁環境下可靠穩定工作；

通過工業四級電磁兼容性檢測，有效防御工業干擾：高壓交流電場、靜電場、電弧、可控硅等；自然界干擾;雷電沖擊、各種靜電放電、磁暴等；

3、設備平均無故障時間超過30萬小時，常年提供備品備件；

4、 快速冗余：

支持IEC62439 MRP 國際標準環網冗余協議，冗余保護時間小于20ms支持相切耦合環環網組；

支持RSTP/STP（IEEE802.1w/d）冗余協議，具有先進的回環閉鎖功能，有效避免環網風暴；

5、安全優勢；

1）支持VLAN（虛擬局域網）技術；

VLAN是安全交換機必不可少的功能，VLAN可以跨越一個或多個交換機，與它們的物理位置無關，設備之間好像在同一個網絡(luò )間通信一樣。VLAN可以在交換機上實現廣播域的隔離，它可以把網絡(luò )分成一個一個獨立的區域，可以控制這些區域是否可以通訊。

2）流量控制功能(traffic control)；

交換機的流量控制可以預防因為廣播數據包、組播數據包及因目的地址錯誤的單播數據包數據流量過大造成交換機帶寬的異常負荷，并可提高系統的整體效能，保持網絡(luò )安全穩定的運行。

3）支持端口聚合；

多個端口聚合即可以提高鏈路傳輸的帶寬，又為傳輸鏈路提供了冗余保護；同時起到帶寬平均分布的作用；

4）IEEE802.1x身份驗證機制；

IEEE 802協議集的局域網接入控制協議，是基于端口的訪問控制協議。它能夠在利用IEEE 802局域網優勢的基礎上提供一種對連接到局域網的用戶進行認證和授權的手段，達到了接受合法用戶接入，拒絕非授權用戶的訪問，保護網絡(luò )安全的目的。

5）Qos機制；

博維亞訊工業以太網交換機采用了IEEE802.p QoS CoS/TOS/DSCP優先級策略，保障了數據關鍵數據的實時可靠傳輸。

6）支持廣播風暴抑制、IGMP-Snooping組播協議，提高網絡(luò )傳輸效率

7）系統日志；

交換機的日志功能可以將系統錯誤、系統配置、狀態變化、狀態定期報告等信息傳送給日志服務器，網管人員依據這些信息掌握設備的運行狀況，及早發現問題，及時進行配置設定和排障，保障網絡(luò )安全穩定地運行。

8）統一網管；

除了提供WEB等訪問外，還支持CLI、TELNET、SNMP V1/V2、OPC等多種網管方式；

    9）電源輸入等級靈活配置選擇，雙電源冗余功能；
